RTX5090慘烈變磚 PCB都裂了！居然修好 用了3根飛線

Northwest Repairs是一家極具實力的硬件維修店鋪，最近他們接手了一塊損壞的PNY RTX 5090，相當慘烈，甚至PCB電路板都開裂了，這種情況確實不多見。

負責維修的Tony老師首先將顯卡拆開，首先發現顯存散熱貼和VC均熱板明顯接觸不良，但是VRM供電電路和表面元件看似良好。

上機，顯卡根本沒有真正上電，但是電路檢測顯示，GPU待機時的電流也有大約5A，對于RTX 5090來說基本正常，但也不算低。

將供電測試儀的輸出電流從4A提高到8A，才給顯卡上電，指示燈亮起，風扇開轉，但依然無輸出信號，說明GPU無法通過自檢，看起來是供電問題。

接下來改用集顯輸出，開始檢查顯存芯片，果然一顆顯存芯片被標記錯誤，于是拆下這顆顯存，重新植球，再裝回去。

好消息是，自檢成功了。

壞消息是，風扇立刻開始100%轉速狂轉，PCIe接口信號也消失了。

猜測是之前的加熱過程中加劇了開裂PCB內部原有的損壞，用于和主板通信、告知GPU狀態良好的PEX鏈接也終于扛不住了。

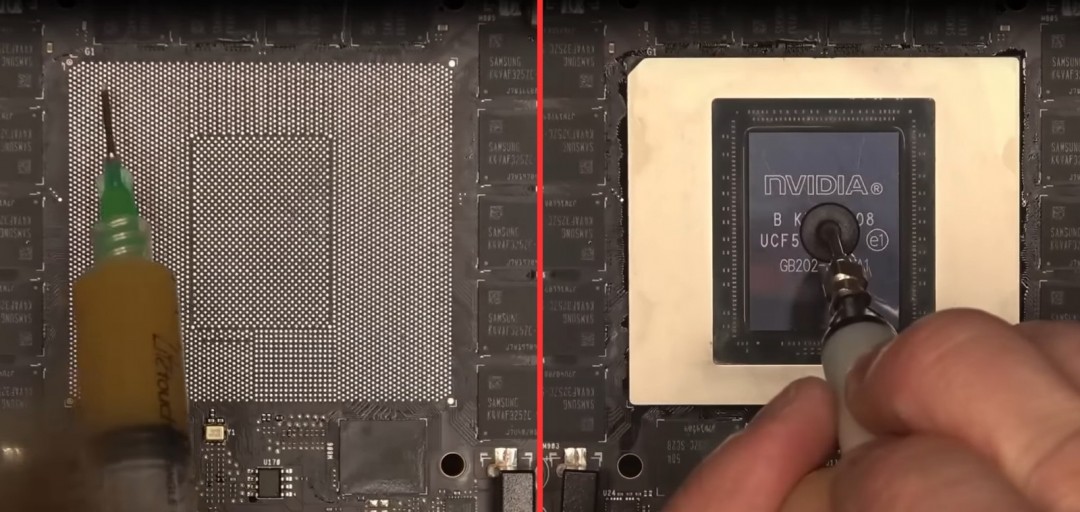

于是，Tony老師將GPU芯片拆下來，小心謹慎地全面清理、重新植球。

這是一項難度極高、需要極度耐心和細心的工作，畢竟它是RTX 5090，并沒有那么多報廢板可以替換。

結果還是出現了問題，顯存短路了，可能是熱膨脹導致的，檢查后發現正是之前重新植球的那顆顯存。

第二次更換顯存，短路問題解決，但顯卡依然無法被系統識別，因?yàn)闆](méi)有PEX信號。

這個時候，PCB內部原有的裂紋應該已經在多次加熱中進一步惡化，導致內部連接大部分甚至完全斷開。

檢查發現，確實是有少數幾個供電相位正常工作，包括12V、Vcore電路，但是Driver ON電路和一半的顯存控制器斷開了，說明PCB內部有一條線路完全斷裂。

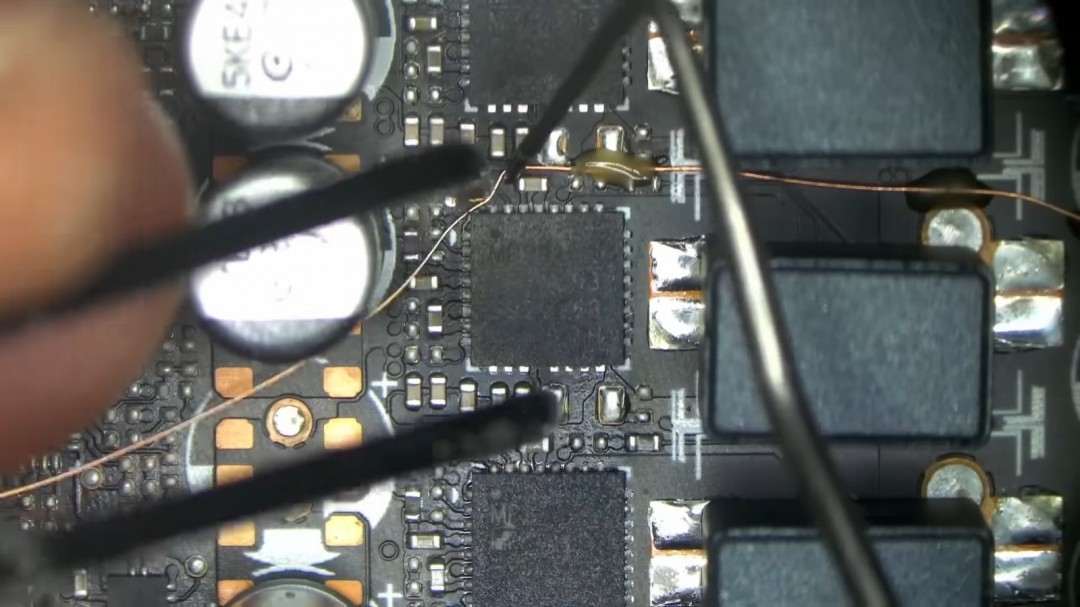

現在就需要請出飛線了，供電完整恢復，但還是沒有PEX信號，于是又加了一根飛線，橋接斷開的PCIe信號。

這次終于使得PCIe信號恢復正常，GPU自檢成功，Tony覺得搞定了，于是重新組裝了顯卡。

結果問題又出現了，PCIe再次失聯，風扇又開始狂轉，檢測發現是一個顯存相位不通電，來自3.3V PCIe電路未連接，只能再加一根飛線。

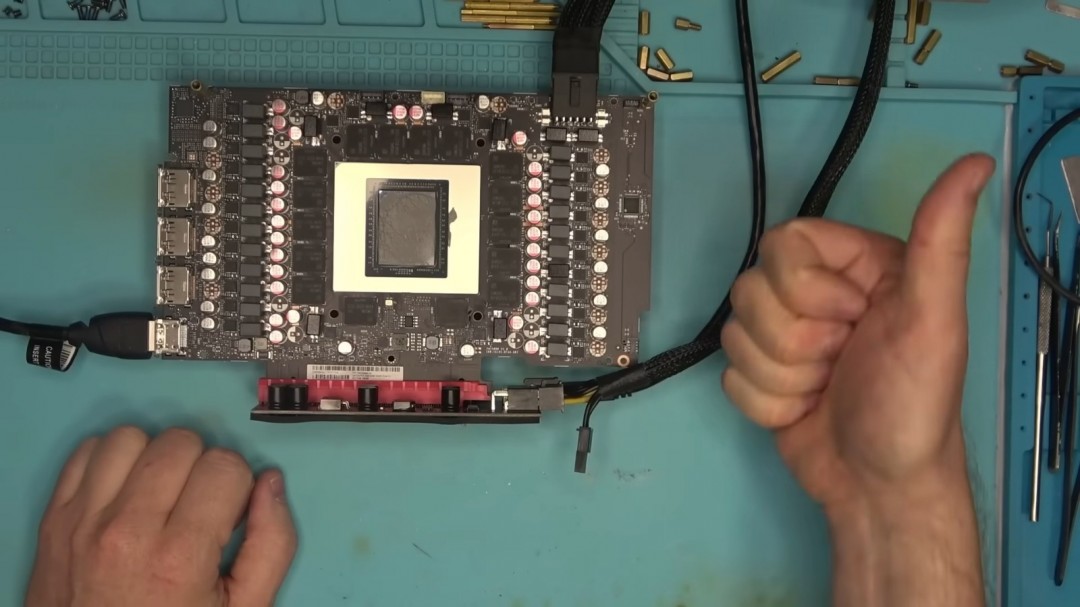

至此，維修工作終于搞定，顯卡一切正常，并通過了游戲測試和烤機測試。

當然，此時的顯卡依舊很脆弱，更需要小心溫柔對待。
